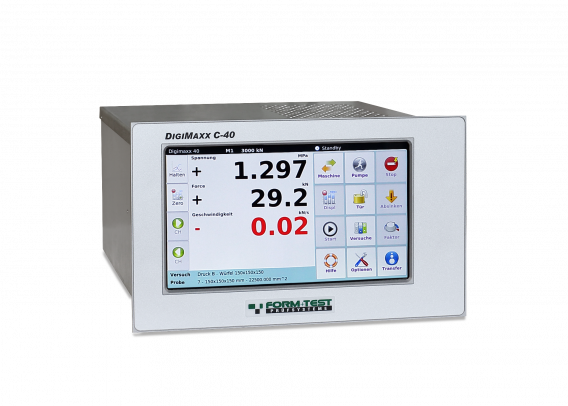

数字测量和控制电子元件 DIGIMAXX® C-40

描述

• 最新设备平台的数字独立控制系统，可实现测试结果
  的高度准确性和可重复性

• 具有扩展选项、支持和长期组件可用性的模块化系统


• 控制多达 4 个机架（非并行运行）


• 高控制稳定性

• 带DSP处理器的PID控制器，用于控制和信号处理


• 采用手动操作，便于在设置模式下操作


• 用于程序控制的实验、数据采集和评估测试软件PROTEUSMT可以选择使用

• 每个控制器多达8 个控制和测量通道，18 位，具体取决于应用 和配置的机器设备，如力、位移、伸长率 （弹性模量）等


• 驱动器接口的编程控制 考虑安全电路（电机/泵、安全门、 限位开关、无压循环、快速下沉等）


• 支持智能传感器（TEDS，IEEE 1451）


• 用于显示电源和状态的 LED 灯


功能

• 可自由编程的测试序列，用于通过集成的触摸屏在自主操作中进行压缩和弯曲拉伸测试，无需测试软件


• 用于测试监控的事件检测器，例如硬件限制、破损检测等。

• 通过实时设置 PID 参数进行控制回路优化


• 在所有测量信号之间无冲击控制切换


• 通过软件实现力通道的线性化功能 优化平台，便于服务配置


通过触摸屏
功能

• 通过电容式和坚固的 7 英寸触摸显示屏进行直观操作， 即使在不利条件（灰尘/污垢）下也能平稳运行 可操作


• 清晰的控制面板，在菜单驱动的对话框中操作简单


• 驱动和门锁控制


• 设置配置参数，如PID值、接近和下降参数等。


• 用于设置操作的控制按钮


• 通过测试模板实现功能、简单、快速的参数化/标准化测试程序的执行


• 力通道的零点调整（手动或集成到测试序列中）


• 实时显示测量通道、样品强度和测试速度


• 在测试序列期间手动打开和关闭破损检测


• 测试结果的样品存储


• 通过 USB 接口导出数据


• 具有不同角色和访问授权（检查员、实验室经理、服务技术人员、管理员）的授权模型


数据

• 测量和控制时钟 2 kHz


• 测量值传输频率高达 1 kHz

• 控制器与之前经过验证的设备平台（C20、C22、C24）兼容，可互换

硬件 最大接口取决于配置

• 将测量和控制技术与所有常见输入信号（例如控制阀、力传感器、位移传感器、E 模块测量设备、应变计、10V 输出和输入等）连接


• 6 个数字输入电气隔离


• 9 个无电势继电器输出


• 用于与PC软件通信的以太网端口


• 用于数据导出的 USB 端口
