非接触式测量 - 视频引伸计

每次考试的目的是： 测试技术无法确定的真实特征值和测试结果 受到影响。同时，所使用的测试技术要求高 需要可重复性。

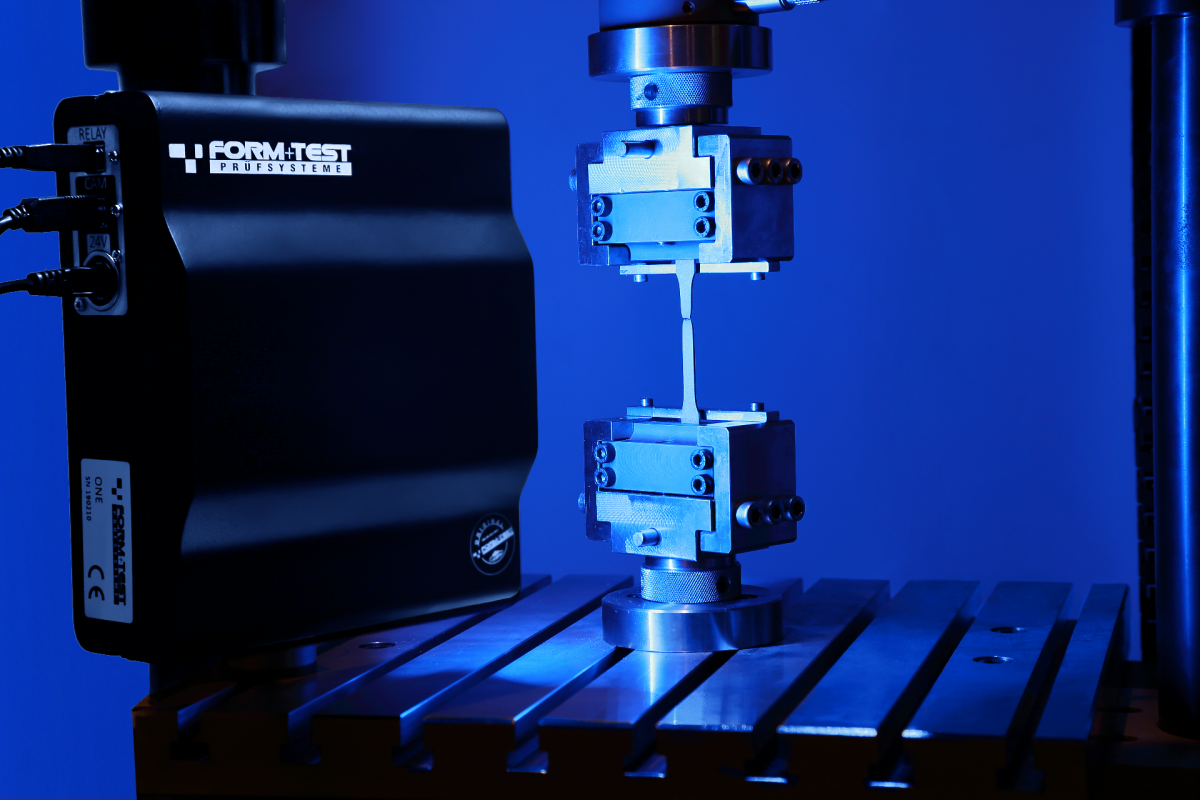

来自FORM+TEST的视频引伸计 同时满足这两个要求。通过非接触式测量样品 或部件在载荷下变形，确保 测量结果不受与引伸计接触的影响。

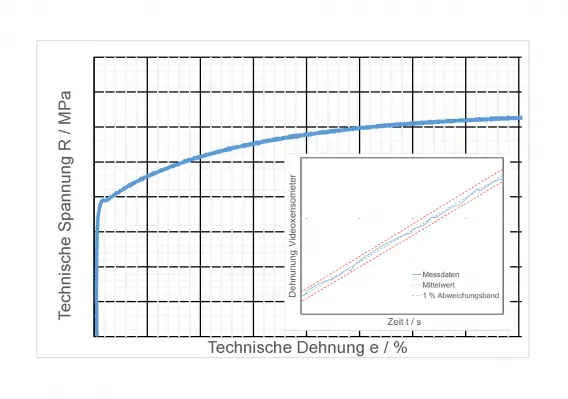

在表面上 已经可识别的结构，无需应用额外的标记 ，这使得它易于使用。的应用软件 引伸计评估记录的图像并将其传输到控制器 转换为变形或应变后的数据 - 作为模拟 或数字信号。特别是模拟信号也适用于 扩展现有的旧测试系统。尽管图像记录率很高 高达 2000 Hz，图像评估软件不需要 高性能计算机。在FORM+TEST的DIGIMAXX控制器中，该信号被最佳地用于 实施监管。例如，以下拉伸试验的流动曲线 符合 DIN EN ISO 6892 标准 – 稳定的测量值，精度高 可重复的结果

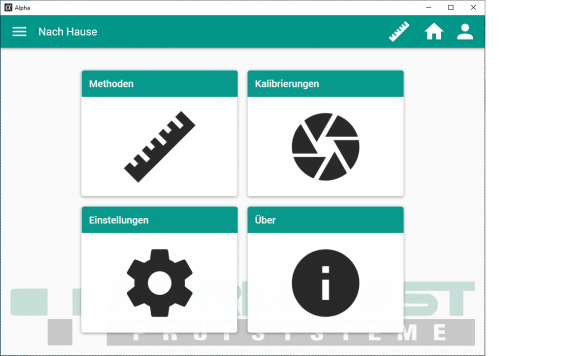

但别担心， 设置FORM+TEST视频引伸计非常简单，这导致 应用程序中的错误预防。在软件包“a”中 引伸计可以自动校准。此外，测试模板可以是 因此不同检查的默认设置 和评估。因此，引伸计是通用的， 快速投入使用，可更换多个特殊引伸计。一 另一个特殊功能是可以测量扭转载荷 只有一个摄像头。

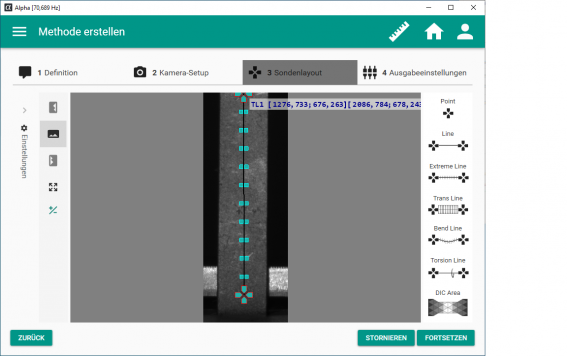

除了经典的纵向， 横向和弯曲应变评估也可以与特殊的软件包一起使用 可以评估完整的面积面积。这适用于非均匀 这特别有趣，因为最薄弱的领域，因此也是最薄弱的部门，是 故障开始可以在测量范围内。

进一步的扩展阶段是 FORM+TEST 引伸计用于高达 25 Hz 的循环测试，以及 可以使用高达1700°C的高温测试。

更多信息 查看我们的信息手册 VE100.01

选项

• 图像记录频率高达 2000 Hz


• 使用不同的软件包

• 单摄像头或多摄像头设置

• 用于高达 25 Hz 的循环测试和高达 1700°C 的高温测试

• 针对不同应用的定制软件包
