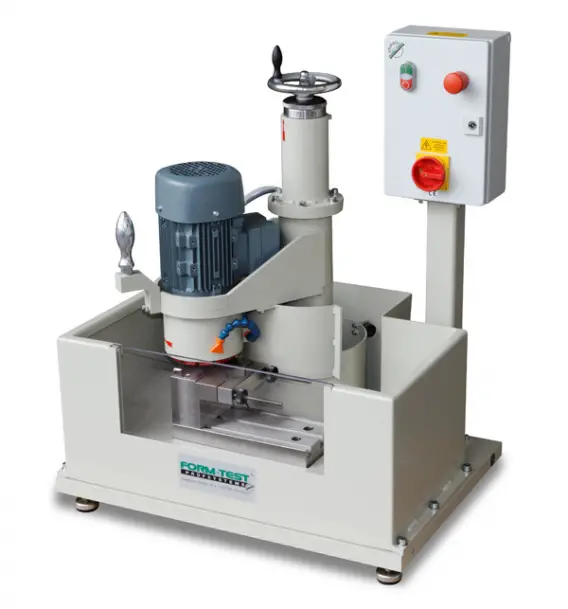

气缸和芯磨床PSM 4
机器说明：
带高度可调研磨台的面磨床。
通过手轮，磨台通过提升元件进行高度调节。
机器驱动器和锅盘安装在旋转臂的顶部。旋转臂的精确引导和平稳性是通过特殊轴承实现的。
冷却水由磨削主轴空心轴集中供应。这确保了全部水量用于冷却管片。带刮刀的砂轮保护装置可防止冷却水强烈雾化。
整个工作区域都覆盖有飞溅水保护。前置可拆卸Plexiglas观察窗，便于插入样品。
规格：
金刚石砂轮 Ø 130 mm
研磨面积 85 x 85 mm 或
研磨范围 Ø 110 mm
摆动范围 r = 265 mm
平面平行度超过 75 mm 0.05 mm
夹紧高度最大 100 mm
夹紧高度最小 40 mm
研磨台每转高度调节 0.4 mm
Art.Nr. P0401
T H E H O R ：
Ø 40 ...100 mm， 高度 40 ...100 毫米
旋转 180°，气缸只需张紧一次即可研磨两个表面。磨削第一个表面后，松开夹紧装置上的螺栓，将气缸旋转 180° 以停止，再次锁定螺栓，以便可以研磨第二个表面。
Art.Nr. P 0405
获取产品信息
*提交您提供的数据，即表示您同意存储和处理此信息。您可以随时撤销此同意，并在未来生效。
-
样品研磨机 PSM 3/230
金刚石砂轮 Ø 230 mm， 组件： 24 段 20 x 8.5 x 6 mm， 磨削面积 220 x 220 mm， 摆动范围 r = 390 mm， 平面平行度超过 200 mm 0.05 mm， 夹紧高度最大 350 mm， 夹紧高度最小 * 40 mm， * 取决于夹紧装置，磨台每转高度调整 0.4 mm
-
样品研磨机 PSM 3-340
金刚石砂轮 Ø 340 mm，组件：30 段 20 x 8.5 x 6 mm，研磨面积 305 x 305 mm，摆动范围 r = 390 mm，平面平行度在 200 mm 范围内 0.05 mm，夹紧高度最大 350 mm，夹紧高度最小 40 mm，研磨台每转高度调节 0.4 mm，研磨台采用化学镀镍防腐蚀保护
